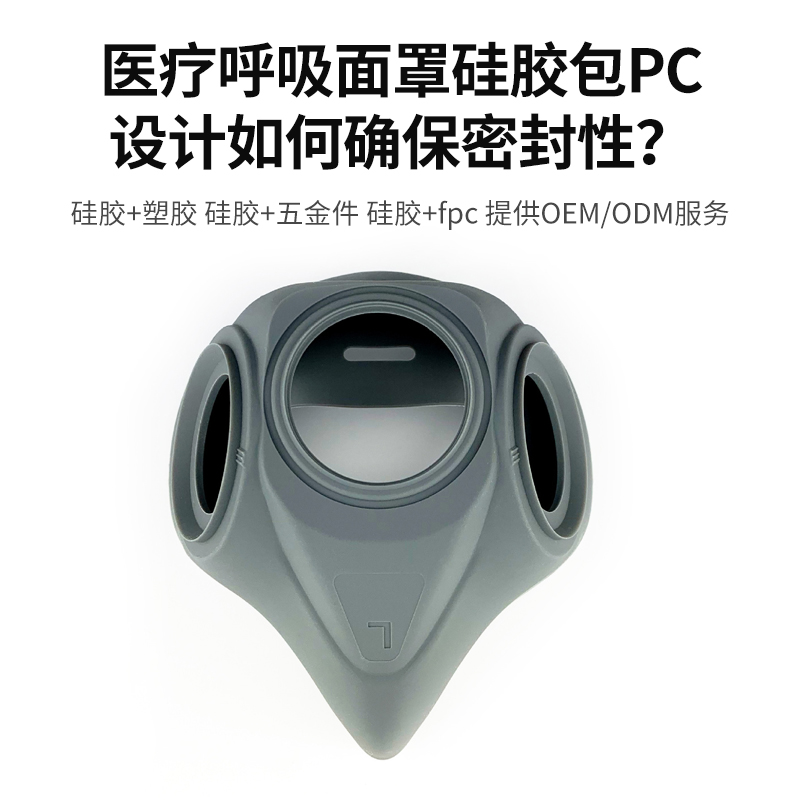

醫療呼吸面罩的硅膠包 PC（液態硅膠包覆聚碳酸酯）設計需從材料匹配、結構力學、模具精度及工藝控制四維度強化密封性，以下為關鍵技術方案：

一、材料體系匹配與界面增強

硅膠選型

采用醫療級液態硅膠（LSR），如瓦克 Silopren® LSR 3030（邵氏 A 30-50 度），兼具彈性形變能力（壓縮永久變形≤10%）與醫療認證（FDA/CE）。

優先選擇與 PC化學兼容性強的 LSR 牌號，通過底涂劑（如道康寧 primers）或電暈處理 PC 表面（表面能提升至 40mN/m 以上），增強界面化學鍵合。

PC 基材預處理

注塑 PC 框架時預留粗糙咬花面（Ra 1.6-3.2μm），或設計倒扣結構（深度 0.3-0.5mm，角度 5°-8°），形成機械錨定效應，防止硅膠層剝離。

二、密封結構力學優化

階梯式唇邊：

主密封唇邊：寬度 2.5-3.5mm，厚度 1.2-1.5mm，接觸面部一側設計30° 倒角，減少佩戴時的切入力；

輔助密封唇邊：距主唇邊 1.5-2mm 處增設副唇邊（寬度 1.5mm，厚度 0.8mm），形成雙道氣密封鎖，泄漏路徑延長 30% 以上。

壓力補償結構：在唇邊內側設計三角形支撐筋（高度 0.8mm，間距 2-3mm），避免硅膠過度壓縮導致回彈失效，確保長期使用后密封力保持率≥90%。

輪廓適配設計

基于面部三維掃描數據（如鼻梁弧度、顴骨凸點），通過 CAE 仿真優化硅膠包膠區域的曲面曲率，使靜態密封時接觸壓力分布均勻（差值≤5kPa）。

針對不同人種設計差異化密封輪廓，例如亞洲版面罩鼻橋處硅膠厚度增加 0.3mm，貼合低鼻梁特征。

三、模具精度與成型工藝控制

雙色模具關鍵設計

分型面位置：設置于 PC 與硅膠交界處，采用錐形配合面（錐度 3°），配合間隙≤0.015mm，防止溢料形成飛邊影響密封。

隨形冷卻系統：在硅膠型腔嵌入螺旋式銅鈹冷卻鑲件，冷卻效率提升 40%，確保 LSR 快速均勻固化（固化時間≤45 秒），減少因冷卻不均導致的收縮變形（線性收縮率控制在 0.3%-0.5%）。

注塑工藝參數優化

PC 注塑：料溫 280-300℃，模具溫度 80-90℃，保壓壓力 60-80MPa，確保框架內部無熔接痕（熔接角度＞135°）。

LSR 包覆：注射壓力 80-100MPa，溫度 170-180℃，采用動態保壓技術（保壓壓力隨硅膠填充階段逐步降低 30%），避免 PC 框架被高壓擠變形。

四、密封性驗證與失效對策

量化檢測標準

靜態氣密性測試：面罩內充入 150Pa 氣壓，5 秒內壓降≤10Pa（優于行業標準 20mL/min 泄漏率）。

動態模擬測試：通過機械臂模擬面部運動（俯仰 ±15°、左右偏轉 ±10°），檢測不同姿態下的壓力波動（差值≤15Pa）。

常見失效分析

界面開裂：若剝離強度＜2N/mm，需增加 PC 表面粗糙度或更換底涂劑；

局部漏點：通過染色滲透檢測定位漏點，調整對應區域模具排氣槽（深度 0.01-0.02mm，寬度 3-5mm）。

五、醫療場景適配設計

滅菌兼容性：硅膠需耐受≥20 次環氧乙烷（EO）滅菌（溫度 55±5℃，濕度 60±10% RH），滅菌后硬度變化≤5 邵氏 A 單位，拉伸永久變形≤15%。

防移位結構：在硅膠包膠區域外側設計防滑紋（高度 0.2mm，間距 1.5mm），配合頭帶拉力（8-12N），確保動態佩戴時面罩位移≤2mm。

通過上述設計，可使硅膠包 PC 結構的密封可靠性提升至 99.5% 以上（基于 10 萬件量產數據），同時滿足醫療級產品的舒適性（面部壓力≤30kPa）與合規性要求。實際開發中建議通過 ** 模流分析（Moldflow）** 預演填充過程，優化澆口位置（優先選擇潛伏式澆口于 PC 框架非密封區），避免熔接痕影響密封性能。
